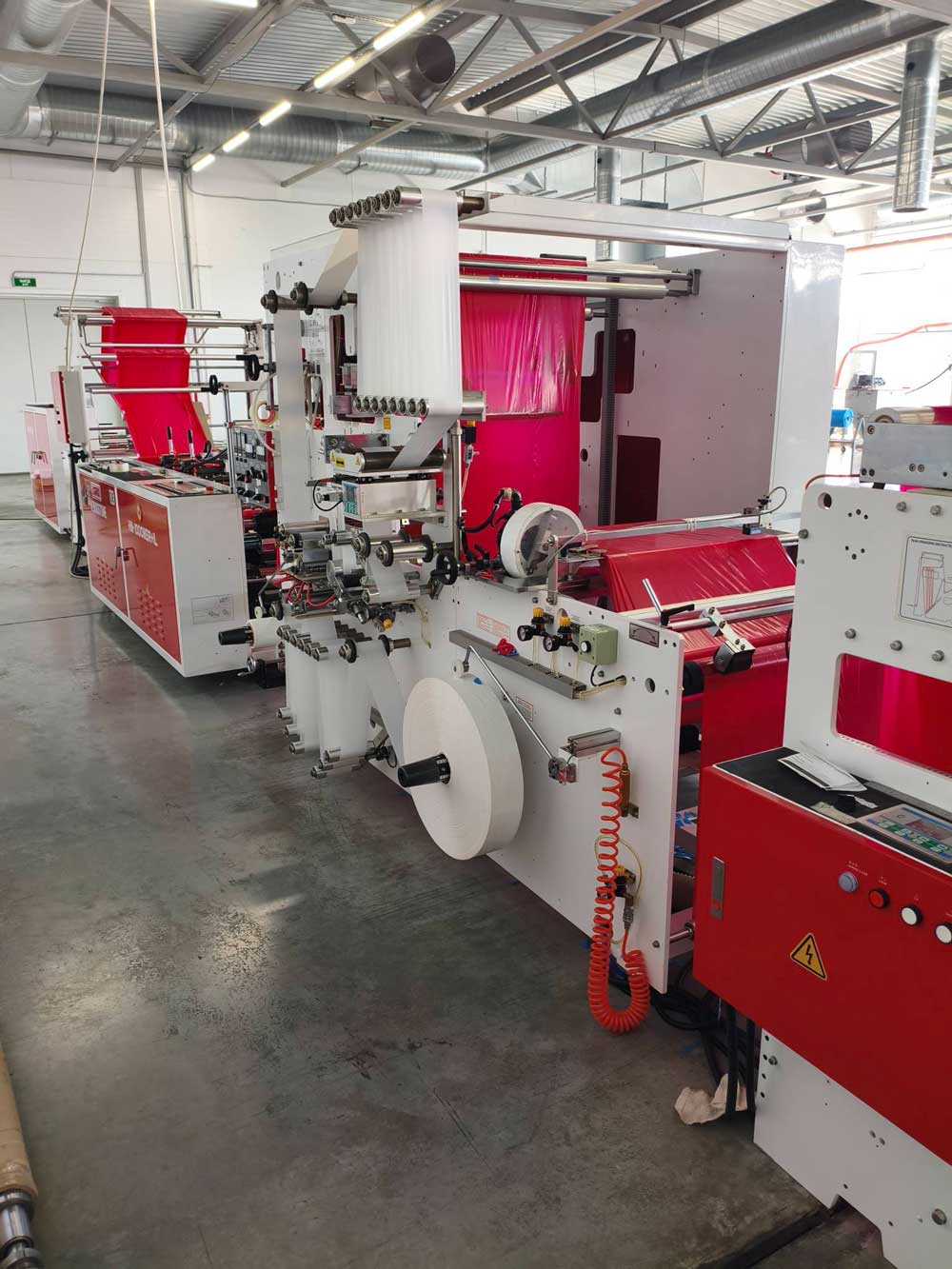

Hemingstone HM-1000MSR+IL Автоматическая пакетоделательная машина для производства пакетов в рулонах

ПроизводительHEMINGSTONE MACHINERY CO., LTD.· Тайвань

СтоимостьЦена по запросу
Обсудить по телефону: 8 (800) 700-49-01

Характеристики

Ширина разматываемой плёнки
950 мм
Диаметр рулона плёнки (размотка)
800 мм
Ширина пакета
макс. 1000 мм
Длина пакета
макс. 900 мм
Производительность
макс. 330 пакетов/мин
Смен рулонов в минуту
макс. 18 раз/мин
Ширина плёнки затяжной ленты
100 мм
Диаметр рулона затяжной ленты
600 мм
Ширина готового рулона (без втулки)
300 мм
Диаметр готового рулона
150 мм
Потребляемая мощность
20 кВт
Габариты: длина
14,5 м
Габариты: ширина
2 м
Габариты: высота
2 м

Описание

Автоматическая пакетоделательная машина HEMINGSTONE HM-1000MSR+IL для производства пакетов в рулонах

Высокоскоростная пакетоделательная машина HEMINGSTONE HM-1000MSR+IL с электронным управлением для производства пакетов для мусора с затягивающейся лентой (тесёмкой).

Оборудование предназначено для непрерывного производства пакетов в рулонах с высокой производительностью и стабильным качеством.

Основные возможности:
— изготовление пакетов с затягивающейся лентой
— производство рулонов с перфорацией и без
— технология намотки внахлёст (OVERLAP)
— работа с LDPE и HDPE
— автоматическая обрезка и смена рулонов
— намотка без втулки

Характеристики:
— скорость до 165 м/мин
— производительность до 330 пакетов/мин
— ширина пакета: 450–1000 мм
— высота пакета: 550–900 мм
— толщина плёнки (один слой): LD/LLDPE 0,02–0,045 мм, HDPE 0,015–0,035 мм
— установленная мощность: ~20 кВт

Преимущества:
— 12 серводвигателей
— 13 термоконтроллеров
— высокая точность и стабильность работы
— гибкие настройки под разные типы пакетов
— возможность производства пакетов с подворотом внутрь или наружу
— подходит для промышленного производства

Подробное описание

Линия HM-1000MSR+IL делает мусорный пакет с затяжной лентой и пакет донного шва в рулоне без втулки, с перфорацией и с нахлёстом. Её ставят там, где нужно снять с одной линии и затяжку, и донный шов в рулоне.

Рабочее окно такое: размотка 950 мм при диаметре рулона 800 мм; пакет до 1000 × 900 мм; один слой LD/LLDPE 0,02–0,045 мм и HDPE 0,015–0,035 мм; лента затяжки шириной 100 мм и диаметром 600 мм; готовый рулон без втулки 300 × 150 мм. По скорости ориентир такой: до 330 пакетов/мин и до 18 смен рулона в минуту.

В цикле происходит следующее: 12 серводвигателей, 13 термоконтроллеров, сервочелнок даёт выдержку на шов без остановки подачи, намотка внахлёст и с перфорацией, подворот внутрь или наружу. По площадке и энергии: около 20 кВт, габариты 14,5 × 2 × 2 м. Условие поставки: экземпляр с пробегом, комплект узлов фиксируют при осмотре.

Плёнка не останавливается: челнок на миг задерживает участок шва, пока подача идёт дальше. Лента затяжки вкладывается в подгиб, рулон режется по счётчику и падает без картонной втулки. Затяжка, перфорированный рулон и рулон внахлёст переключаются на одной линии. Донный шов в рулоне — второй продукт той же машины, не отдельный станок.

Мусорные пакеты с затяжкой для розницы и ЖКХ, рулоны донного шва из LDPE, LLDPE и HDPE.

Берут, если пакет до 1000 × 900 мм и нужен рулон без втулки. Для более простой затяжки без нахлёста и без 18 смен/мин смотрят линейную машину на 120 м/мин. Ошибка — поставить линию 14,5 м в цех короче 16 м.

Ключевые параметры:

  • Ширина размотки: 950 мм
  • Диаметр рулона: 800 мм
  • Ширина пакета: до 1000 мм
  • Длина пакета: до 900 мм
  • Скорость: до 330 шт/мин
  • Смен рулона: до 18 1/мин
  • LD/LLDPE, один слой: 0,02–0,045 мм
  • HDPE, один слой: 0,015–0,035 мм

Технические характеристики

  • Ширина размотки: 950 мм
  • Диаметр рулона: 800 мм
  • Ширина пакета: до 1000 мм
  • Длина пакета: до 900 мм
  • Скорость: до 330 шт/мин
  • Смен рулона: до 18 1/мин
  • LD/LLDPE, один слой: 0,02–0,045 мм
  • HDPE, один слой: 0,015–0,035 мм
  • Лента затяжки: 100 × диаметр 600 мм
  • Рулон без втулки: 300 × 150 мм
  • Мощность: 20 кВт
  • Габариты: 14,5 × 2 × 2 м
  • Серводвигатели: 12 шт
  • Термоконтроллеры: 13 шт

Комплектация

Стандартный комплект. Узел затяжной ленты. Намотка без втулки. Перфорация и нахлёст. Сервочелнок. Сенсорная панель. 12 серводвигателей. Дополнительные узлы, которые ставятся под продукт, а не входят в базовый цикл: Автоматический этикетировщик; Чиллер охлаждения воды.

Эксплуатация, монтаж и обслуживание

Эксплуатация

Плёнка не останавливается: челнок на миг задерживает участок шва, пока подача идёт дальше. Лента затяжки вкладывается в подгиб, рулон режется по счётчику и падает без картонной втулки. Длина 14,5 м — это главная проверка цеха. 20 кВт на ввод. Чиллер в базу не входит. Затяжка, перфорированный рулон и рулон внахлёст переключаются на одной линии. Донный шов в рулоне — второй продукт той же машины, не отдельный станок.

Монтаж и пусконаладка

Машина отгружается с пробегом в собранном виде после осмотра, с комплектом оснастки, которая стоит на конкретном экземпляре. На площадке машину выставляют по уровню, подключают силовой ввод и подготовленный воздух, заправляют плёнку и выводят первый годный продукт. Обучение оператора и наладчика проводится на плёнке заказчика: длина, температура шва, натяжение, смена рулона и действия при обрыве.

Машина поставляется с пробегом после осмотра конкретного экземпляра и проверки узлов на холостом ходу и на плёнке. Доставку организует поставщик. Шеф-монтаж, пусконаладка и обучение операторов выполняются отдельным этапом; проезд и проживание инженеров оплачивает покупатель.

Обслуживание

Ежедневно проверяют подачу ленты завязки, совпадение просечки с меткой и прочность шва подгиба на отрыв. Узел горячего воздуха или термошва осматривают на нагар. Еженедельно чистят направляющие ленты и нож перфорации, проверяют автосмену рулона на заданном числе пакетов. Раз в год проверяют сервоприводы подачи плёнки и ленты, датчики обрыва и пневмоцилиндры отрезки.

Расходные позиции: нож перфорации, направляющие ленты завязки, нагреватель шва подгиба, фотодатчик, ремни намотки без втулки.

Где применяется

Мусорные пакеты с затяжкой для розницы и ЖКХ, рулоны донного шва из LDPE, LLDPE и HDPE.

Преимущества

  • До 330 пакетов/мин
  • До 18 смен рулона в минуту
  • 12 серводвигателей
  • И затяжка, и донный шов
  • Рулон без втулки 300 мм шириной
  • Сервочелнок не останавливает подачу
  • Линейная длина цеха известна заранее: 14,5 м

Как выбрать

Берут, если пакет до 1000 × 900 мм и нужен рулон без втулки. Для более простой затяжки без нахлёста и без 18 смен/мин смотрят линейную машину на 120 м/мин. Ошибка — поставить линию 14,5 м в цех короче 16 м.

Частые вопросы

Какой размер изделия машина реально закрывает?

Рабочее окно: размотка 950 мм при диаметре рулона 800 мм; пакет до 1000 × 900 мм; один слой LD/LLDPE 0,02–0,045 мм и HDPE 0,015–0,035 мм; лента затяжки шириной 100 мм и диаметром 600 мм; готовый рулон без втулки 300 × 150 мм. В заказ берут самый крупный пакет: он должен входить в это окно целиком. Меньшие размеры делают в том же окне сменой уставки длины и оснастки.

Как читать скорость и не удвоить её в расчёте окупаемости?

до 330 пакетов/мин и до 18 смен рулона в минуту Верхнюю цифру не умножают повторно на число ручьёв, если в ней уже стоит знак ×2.

Какая плёнка проходит, а какая уже нет?

размотка 950 мм при диаметре рулона 800 мм; пакет до 1000 × 900 мм; один слой LD/LLDPE 0,02–0,045 мм и HDPE 0,015–0,035 мм; лента затяжки шириной 100 мм и диаметром 600 мм; готовый рулон без втулки 300 × 150 мм

Что нужно по воздуху и электричеству до приезда машины?

около 20 кВт, габариты 14,5 × 2 × 2 м Компрессор, если машина пневматическая, в станок не входит.

Сколько места оставить вокруг машины?

около 20 кВт, габариты 14,5 × 2 × 2 м

Что изнашивается и что держать на складе?

Лента и полотно шва, нож реза или перфорации, фотодатчик, ремни подачи, фильтр воздуха, уплотнения цилиндров.

Сколько ручьёв и что будет, если один остановится?

12 серводвигателей, 13 термоконтроллеров, сервочелнок даёт выдержку на шов без остановки подачи, намотка внахлёст и с перфорацией, подворот внутрь или наружу

Какая ошибка выбора обходится дороже всего?

Берут, если пакет до 1000 × 900 мм и нужен рулон без втулки. Для более простой затяжки без нахлёста и без 18 смен/мин смотрят линейную машину на 120 м/мин. Ошибка — поставить линию 14,5 м в цех короче 16 м.

Особенности

  • Многофункциональная машина: делает и мусорные пакеты с затяжной лентой, и пакеты с донной сваркой в рулоне
  • Высокоскоростная система с сервоприводом для производства мусорных пакетов с затяжкой в рулоне
  • Сервоприводная челночная система даёт паузу на сварку без замедления или остановки подачи плёнки

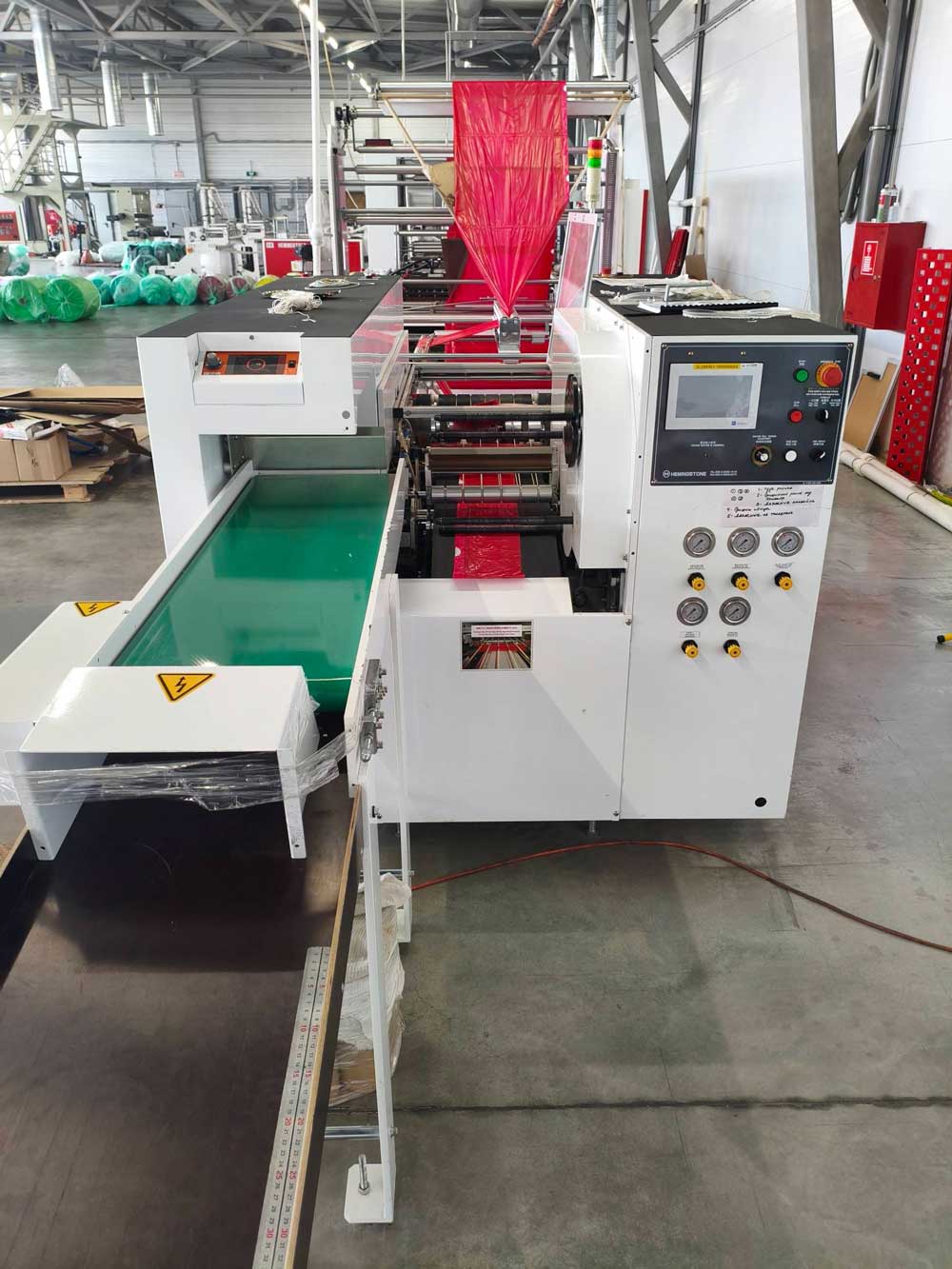

  • Сенсорная панель управления
  • Опции: автоматический этикетировщик; чиллер (охладитель воды)
